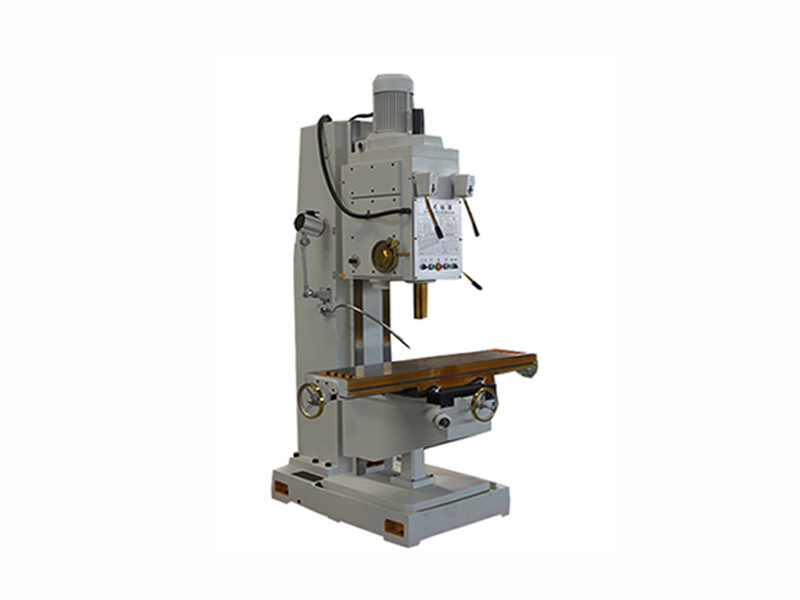

Z5140B-3立式鉆床

日期:2021-01-04 來源:www.hycyjs.com 點擊:2715次

生產廠家：沈陽中捷數控?fù)u臂鉆床廠
鉆孔直徑：40mm
主軸行程：250mm
主電機功率：3kw
機床重量：1250kg
外形尺寸：1090x905x2465mm

在線咨詢全國熱線
024-66715888

產品描述

?Z5140B-3立式鉆床由變速箱、主軸箱、圓立柱、工作臺、托架、底座、電氣箱等部件組成。變速箱組合在主軸箱上，主軸箱固定在圓立柱上方，其位置處于機床的上方。工作臺套裝在托架上，托架套裝在圓立柱中間，圓立柱安裝在底座上。

主要參數	單位	Z5140B-3立式鉆床
工作臺尺寸	mm	800x320
Z向行程	mm	300
主軸型號	mm	MT4
主軸功率	KW	3
主軸行程	mm	250
主軸箱行程（手動）	mm	200
主軸傳動	s	齒輪傳動
主軸轉速/級數	rpm	31.5-1400/12級變速
進給級數	?	9級
主軸最大鉆孔直徑	mm	Φ40
工作臺承重	kg	200
T型槽數/槽寬/槽距離	mm	3/14
主軸端面至工作臺面最大距離	mm	750
外形尺寸	mm	1090x905x2465
重量	Kg	1250

?在使用Z5140B-3立式鉆床時需要掌握的規程：

①立式鉆床在現代化生產中具有主要的生產含義，可以進行鉆孔、擴孔、鉸孔、锪平面和攻螺紋等加工。鉆床鉆小直徑孔或深孔時，要經常退鉆排屑，避免切屑堵塞而扭斷鉆頭，一般在鉆孔深度打直徑的3倍時，一定要退鉆排屑。鉆床運用有必要把握的操作規程。

②應根據孔徑挑選鉆頭，裝卸鉆頭時，有必要運用錐形沖頭和卡鉆扳手，不得恣意亂敲。應根據工件硬度和孔徑調理鉆頭進刀量，硬質資料和大孔徑鉆孔應選用小進刀量，避免損壞鉆頭和工件。?

③工件鉆孔前應放穩、固定。大工件鉆孔時，應安放保險；小工件鉆孔使用壓板或鉗子固定；不得手拿工件直接鉆孔。鉆孔作業中，禁絕戴手套，禁絕用手鏟除鐵屑，禁絕在旋轉的鉆頭下翻轉，卡壓或丈量作業。手禁絕接觸旋轉部位。?

④操作時發現鉆頭在卡具中打滑，應立即泊車提起主軸，便鉆頭離開工件，夾緊后方能持續運用。鉆孔將透時，應減少鉆頭壓力和進刀量。鉆硬件或大孔時，應加冷卻劑，以防過熱損壞鉆頭、工件。

⑤開車前查看鉆床傳動有些及操作手柄是否正常和活絡，調整轉速后，應先用手盤動試轉，確保完全嚙合后，再以低速空轉2~5分鐘，觀察工作狀況，正常無誤后才作業。應根據工件硬度和孔徑調理鉆頭轉速，硬質資料和大孔徑鉆孔應選用低鉆速；但不得在通電旋轉狀況下調整轉速。

用戶在轉移立式鉆床時請根據以下吊運圖進行轉移，從新安裝調試，以便確保該機床的精密度。
