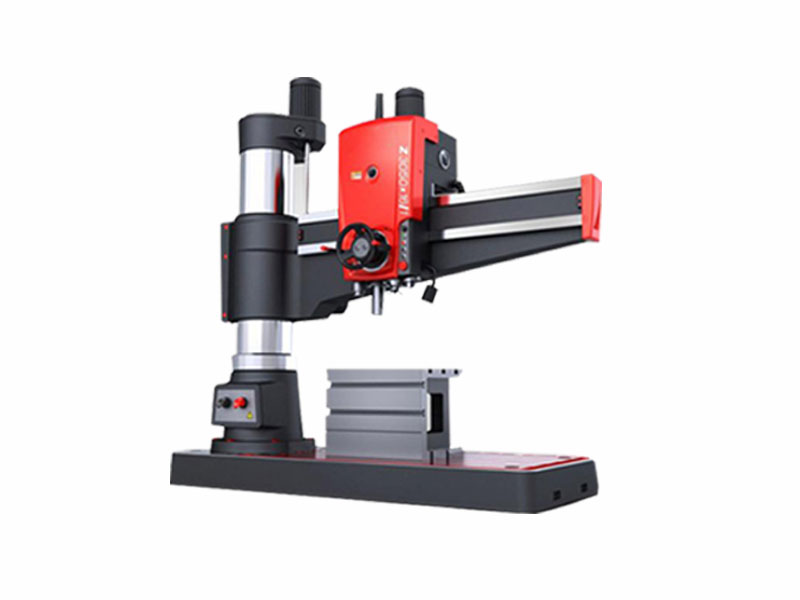

Z3032x10/1搖臂鉆床

日期:2021-04-11 來源:www.hycyjs.com 點擊:6108次

生產廠家：沈陽中捷數控搖臂鉆床廠
鉆孔直徑：32mm
主軸行程：200mm
主電機功率：2.2kw
機床重量：1300kg
外形尺寸：1500×760×2100mm

在線咨詢全國熱線
024-66715888

產品描述

Z3032x10/1搖臂鉆床不僅外觀大方，總體布局便于操作；強化基礎部件的工作強度，增加設備抗疲勞和耐用度；操作機構采用機械變速，機械鎖緊，操作簡便；為提升設備加工效率和產品質量度，具有自動走刀功能；Z3032×10搖臂鉆床是具有廣泛用途的萬能性機床，適用于機械制造部門加工中小型零件，可以進行鉆孔、擴孔、鉸孔、锪平面及攻螺紋等工作。在有工藝裝備的條件下，還可以進行鏜孔。在攻螺紋操作時限制每分鐘不能超過8次。

Z3032×10/1搖臂鉆床技術參數
規格名稱	單位	Z3032×10/1搖臂鉆床
鉆孔直徑	mm	32
主軸中心線至立柱母線距離	mm	200-900
主軸端面至底座工作面距離	mm	330-1060
主軸行程	mm	200
主軸錐孔(莫氏)	mores.no	4#
主軸轉速范圍	r/min	34-1220
主軸轉速級數	step	12
主軸進給量范圍	mm/r	0.1-0.25
主軸進給量級數	step	6
主軸允許的最大進給抗力	n	4800
主軸箱水平移動距離	mm	710
主電機功率	kw	2.2
機床重量	kg	1300
外形尺寸	mm	1500×760×2100

?沈陽中捷數控鉆床廠Z3032×10搖臂鉆床的安全須知：

（一）、工作人員的安全措施?

本機床的工作人員必須熟悉操作技術，掌握本說明書的安全須知、了解機床各部機構，方可允許參與本機床工作。?

（二）、機床運輸和安裝中的安全須知：?

1、機床運輸及在使用地點安裝時，要使用可靠的吊環螺栓及專用的吊裝設備，并請用戶詳細閱讀本說明書有關機床的搬運與安裝的內容。

2、機床安裝在地基上之前，不許松開立柱的夾緊，以免機床傾倒。立柱必須處于夾緊狀態，方可吊運；在未安裝地腳螺栓前，不準松開立柱。?

（三）、機床運轉前準備工作的安全須知：?

1、檢查設備現狀和完好狀態，檢查切削用的刀具和備用刀具，并檢查刀具在機床主軸上固定的可靠性，檢查行程開關等動作的可靠性。?

2、當機床出現故障時，要切斷電源，終止機床工作。

3、在機床附近不應有強烈的震源和塵源。

（四）、機床運轉時的安全須知：?

1、不允許外人在工作地點和工作區域內停留，過往行人不得進入限區內行走。?

2、機床運轉時禁止下列行為：禁止機床的超負荷工作（超出切削條件）；機床開動時，禁止在機床上檢查零件，排除故障，用手工更換刀具以及排出切屑等；禁止用汽油、煤油和其它易燃物質做為清洗機床的清洗劑；禁止用產生壓縮空氣的裝置清理機床。?

3、操作者在松開立柱準備搖動搖臂時，注意觀察周圍危險區內的人或物。?

4、主軸箱與限位塊間存在擠壓點，搖臂與內柱端面也存在擠壓點，操作者在操作時一定注意安全。

（五）、有關電器方面的安全須知?

本機床采用三相380V交流電源，非專業人員禁止觸及電力控制裝置，以免危險。由于機床旋轉部件較多，因此提醒操作維修人員必須對安全問題引起高度重視，未經過學習本須知，嚴禁上崗。?

1、檢查電源接地線是否可靠，線徑是否符合要求。

2、檢查機床相序是否正確。

3、檢查行程限位開關是否可靠。?

4、檢查各操作按鈕是否正確，急停按鈕是否可靠。?

5、機床出現故障或處于危急狀態時，應首先按下急停按鈕，然后關斷總電源開關，故障不解除，危險不處理，不準重新送電。?

6、電氣維修人員必須按電工操作規程穿電工絕緣鞋進行工作，機床電氣維修間必須由專人看管電源或在電源處掛牌警示，維修電氣一般要斷電進行，如若必須送電檢查嚴禁接觸帶電體。?

以上安全須知，請機床的操作、維修人員嚴格執行！
