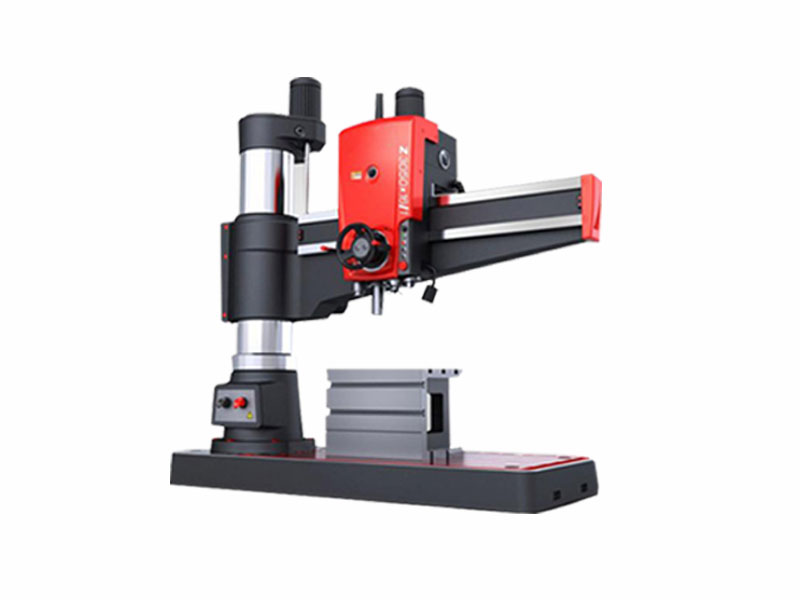

Z3040x13/1機械搖臂鉆床
Z3040x13/1機械搖臂鉆床

Z3040x13/1機械搖臂鉆床

日期:2021-04-10 來源:www.hycyjs.com 點擊:5227次
  • 生產廠家:沈陽中捷數控搖臂鉆床廠
  • 鉆孔直徑:40mm
  • 主軸行程:280mm
  • 主電機功率:3kw
在線咨詢全國熱線
024-66715888
產品描述
?Z3040x13/1機械搖臂鉆床外觀造型美觀大方,總體布局勻稱協調;采用機械變速,機械鎖緊,操作簡便; 搖臂自動升降;結構可靠,制造精良,保證了機床精度持久性。
?Z3040x13/1機械搖臂鉆床是一種孔加工設備,可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。Z3040x13/1機械搖臂鉆床操作方便、靈活,適用范圍廣,具有典型性,特別適用于單件或批量生產帶有多孔大型零件的孔加工,是一般機械加工車間常見的機床。
?Z3040x13/1機械搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。內立柱固定在底座的一端,在它的外面套有外立柱,外立柱可繞內立柱回轉360 度。搖臂的一端為套筒,它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體,而升降螺母固定在搖臂上,因此搖臂不能繞外立柱轉動,只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件,由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上,可以通過手輪操作,使其在水平導軌上沿搖臂移動。

?結構特點:

?※整機采用優質樹脂砂鑄造

?※采用雙速全銅電機

?※標準化電器箱

?※銅螺母螺紋絲桿

?※搖臂采用電動升降,主軸配有自動鉆孔功能

Z3040x13/1機械搖臂鉆床采用機械方式控制搖臂升降和旋轉,大大提高了鉆孔的效率減輕了操作的壓力,并且主軸,搖臂和底座都做了加強,有著操作便捷,工作穩定等特點。

Z3040×13/1搖臂鉆床技術參數

規格名稱

單位

Z3040×13/1機械搖臂鉆床

鉆孔直徑

mm

40

主軸中心線至立柱母線距離

mm

360-1300

主軸端面至底座工作面距離

mm

260-1000

主軸行程

mm

280

主軸錐孔(莫氏)

mores.no

4#

主軸轉速范圍

r/min

34-1220

主軸轉速級數

step

12

主軸進給量范圍

mm/r

0.10-0.25

主軸進給量級數

step

6

主軸箱水平移動距離

mm

870

主軸允許進給最大抗力

n

6500

主電機功率

kw

3

機床重量

kg

1800

外形尺寸

mm

1800×760×2100

搖臂鉆床優勢:
1.齒輪箱自動供油系統:搖臂鉆的設計原理就是立式齒輪,傳統的潤滑方式是利用齒輪轉速把潤滑油帶甩到上面齒輪潤滑,實踐證明這個方 式?jīng)]有辦法把油甩到上面,上面的齒輪傳統方式都是干磨??蛻羰褂脦讉€月后發現噪音大,一年至兩年后要換上面的齒輪。
2.高地機床搖臂鉆采取潤滑自軸承進入,充分的潤滑軸承,自軸承下來后到齒輪,只要勤換油,不要蠻操作,軸承、齒輪沒有壞的理由。
3.高地機床在高效節能方面開發了節能高效電機,采用臺灣炮塔銑電機原理。把轉子高度降低,把粗度加大,增加電機的扭力,減小電機的 功率,實驗證明,現在公司使用的電機比傳統電機每小時節能2度電。節能電機每天按照12小時計算,12*2=24度,每天24度*365天=8760 度,兩年省下一臺設備款。
4.立柱安全鎖緊,傳統一般都是立柱鎖緊 不帶安全裝置,裝此設置要多2個交流接觸器。高地鉆床產品帶安全自動保護裝置,在人工忘記松 開鎖緊的情況下,它可以自動斷電防止搖臂升降式拉傷立柱,把升降絲母滑絲。
5.主軸有行程開關保護系統,在自動進給時,忘記松開自動進給會使主軸頂車,這個保護主軸不易被損壞。
6.超音頻淬火齒輪:耐磨、硬度高,淬火是要按照操作規程做的。不是用火燒燒就可以的,淬火、磨齒的工藝不要只是說,噪音是檢測齒輪 質量的大概。磨齒的噪音小,無雜音。反之噪音分貝在100分貝以上。全部齒輪使用數控蝸桿磨精度磨齒。
7.絲杠采用品牌廠家,品牌廠家不是直接用圓鋼車出來,而是嚴格按照工藝要求,回火、熱處理等嚴格工藝要求,專用絲杠設備,使用外圓 磨磨后光潔度高,使用壽命超過普通絲杠2倍。絲母采用銅絲母。價格是傳統絲杠的3倍。
8.精度好,從毛坯件進廠到機加工車間再到裝配車間,噴漆車間,成品車間每一道程序都有專門的質檢,從而保證產品出廠的絕對合格。
