當前位置:網站首頁 > 鉆床中心 > 立式鉆床 > Z5140B立式鉆床

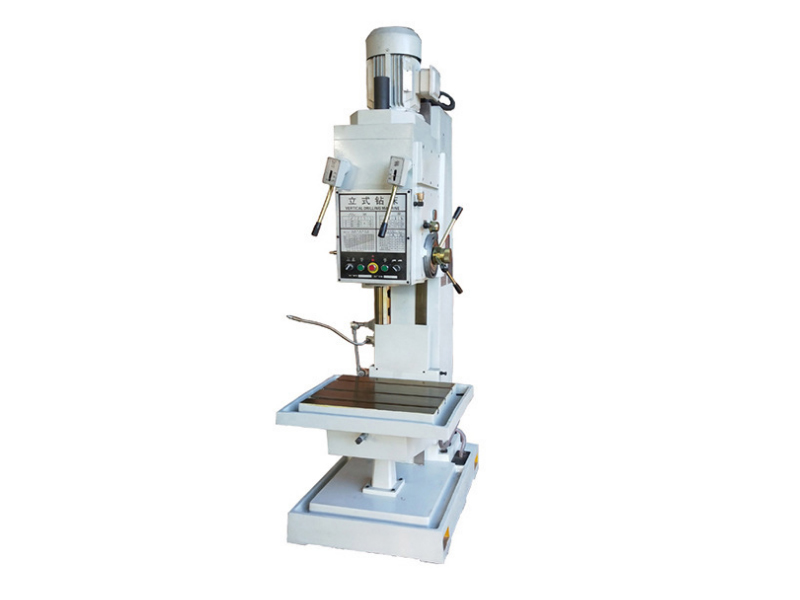

Z5140B立式鉆床
Z5140B立式鉆床

Z5140B立式鉆床

日期:2021-04-10 來源:www.hycyjs.com 點擊:5696次
  • 生產廠家:沈陽中捷數控?fù)u臂鉆床廠
  • 鉆孔直徑:40mm
  • 主軸行程:250mm
  • 主電機功率:3kw
  • 機床重量:1250kg
  • 外形尺寸:1090*905*2465mm
在線咨詢全國熱線
024-66715888
產品描述
?Z5140B系列方柱立式鉆床是一款萬能型通用機床。機床的鉆孔直徑為Z5140B:¢40mm:(在50-60kgf/mm的鋼材上,在布氏硬度HB=220的鑄鐵上,鉆孔能力分別為¢40mm)。Z5140B為固定工作臺,Z5140B-1為十字工作臺,主軸垂直運動。本機床除用于鉆孔外,還可以擴孔、鉆沉頭孔、锪端面、鉸孔、攻絲等。本機床效率高、剛性好、精度高、噪音低、變速范圍廣。如工作臺為十字工作臺的,則工作臺能縱橫、升降手動進給。操縱集中,外形新穎,使用維修方便,適用于修理工具等單件小批生產的車間,若配以鉆夾具,也適用于成批生產的車間。

主要技術參數

Z5140B

最大鉆孔直徑

40

主軸孔錐度

MT4

主軸行程

250

主軸箱行程(手動)mm

200

主軸轉速級數

12

主軸轉速范圍r.p.m

31.5-1400

進給量級數

9

進給量范圍mm/r

0.056-1.80

工作臺面積mm

560-480

工作臺垂向行程mm

300

主軸端面至工作臺面最大距離mm

750

主電機功率kw

3

外形尺寸mm

1090-905-2465

機床凈重kg

1250

?操縱機床時,應注意下列事項:

1)、機床在工作前,須先將主軸箱鑲條緊固螺栓16松開,然后把主軸箱調整到所需位置,鎖緊鑲條使主軸箱緊固在立柱上。

2)、第一次使用或長時間沒有使用時,應先將潤滑油注入主軸箱內,先讓機床由低、中、高各轉速空運轉幾分鐘。

3)、起動機床前,應檢查各手柄的位置是否正確。

4)、開車時,不得變換主軸轉速及進給量,變速必須停車。禁止反接制動。為減小沖擊,操作時,必須先按停止開關,再點動反轉開關,實現主軸急停。

5)、機床停止工作時,應切斷機床總電源開關。

主軸的起動、停止和反轉:

主軸的起動、停止和反轉是靠按壓按鈕來實現。在進行鉆孔工作或用按鈕操縱主軸正反轉時,應將選擇開關3旋轉到鉆孔位置;當利用攻絲反轉機構進行攻螺紋時應將旋鈕旋轉到攻絲位置,反轉按鈕能自鎖,實現正常攻絲加工。選擇開關在攻絲位置時,若要實現鉆孔的反轉,應將攻絲撞塊裝在死區,使撞塊不起作用,否則主軸無法工作。

手動進給:

由機動進給轉換為手動進給時,先將操縱手柄7順時針旋轉20°并將端蓋8向里推進,再將操縱手柄7逆時針旋轉,即可實現主軸的手動進給。

機床進給和超越進給:

將端蓋8向外拉出,操縱手柄7逆時針旋轉20°,即接通機動進給。若將手柄7再反向旋轉20°,則機動進給停止。在機動進給過程中,若以高于機動進給速度,逆時針回轉手柄7,即得到主軸的超越進給。

機動進給的自動停止:

用螺栓緊固在刻度盤12槽中的撞塊9,隨手柄7一同旋轉,當撞塊9撞開撞銷10時,進給結合子脫開,從而機動進給自動停止,實現了鉆孔定深。鉆孔的予定深度,可通過刻度盤12和標尺上的刻度確定,脫開后的結合子可通過向下搬動手柄11復位。
